美日韩av,国产精品一区二区香蕉,久久久久亚洲AV成人片,欧美精品XXXXBBBB

　　

根據(jù)DIN 6125:2021標準測定著色包裝薄膜的不透明度

包裝薄膜被廣泛應(yīng)用于各種不同的領(lǐng)域

產(chǎn)品的不透明度等級取決于其使用場景。包裝薄膜在某些情況下需要完全透明，以便清晰地查看其下方的物體或表面，而在其他情況下則需要不透明，以隱藏或遮擋內(nèi)容。例如，泡罩包裝和食品薄膜需要清晰地展示其保護的產(chǎn)品，而用于購物袋的薄膜則需要隱藏其內(nèi)部的物品。



什么是不透明度，以及它是如何測量的？

薄膜的不透明度（有時也被稱為對比度比和遮蓋力）是指其遮蓋其下方表面或內(nèi)容物的能力，這種能力直接受薄膜厚度以及材料中顏料的含量和分散程度的影響。不透明度是通過材料在黑色背景上的反射率與在白色背景上的反射率之比來表示的。在2021年之前，DIN 6125標準“包裝測試——不透明和/或白色顏料薄膜的不透明度測定”僅規(guī)定使用分光光度計來測量白色顏料薄膜的遮蓋力/不透明度。最新的修訂版DIN 6125:2021現(xiàn)在規(guī)定反射計是一種合適的（因此更具成本效益）替代分光光度計的測量工具，因為其測量結(jié)果與分光光度計的結(jié)果密切相關(guān)。



測量原理：根據(jù)DIN 5033-7和DIN EN ISO 18314-1要求的幾何結(jié)構(gòu)示意圖概述。

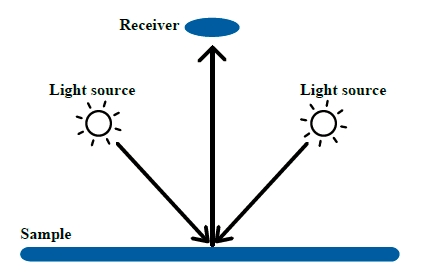

45º:0º 分光光度計



在印刷行業(yè)中，分光光度計最常用的角配置是45°:0°（或其反向的0°:45°）幾何結(jié)構(gòu)。使用這種配置時，表面由一個或多個光源以45°角照射，反射光則在與表面成0°角的方向上進行測量。由于這種方法排除了光澤的影響，因此更接近于對光滑或啞光表面的視覺評估。

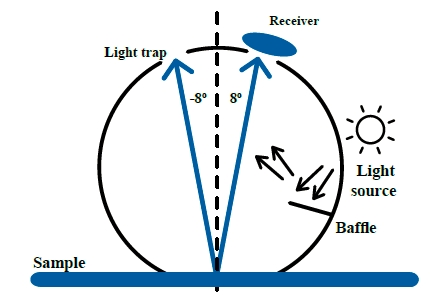

d:8° 積分球分光光度計

雖然45°:0°是大多數(shù)印刷應(yīng)用中常用的光路配置，但許多行業(yè)更傾向于使用基于積分球的d:8°（漫射照明，8°觀測）幾何光路系統(tǒng)。在這種設(shè)置中，光線從積分球內(nèi)表面以所有角度漫反射到樣品表面，可以被收集以計算包含光澤（di:8°/“SCI”）或排除光澤（de:8°/“SCE”）的反射數(shù)據(jù)。

采用這種配置的分光光度計常用于測量紋理表面（如紡織品和塑料）以及光亮或鏡面般的表面（包括金屬油墨、在箔材上的印刷以及其他高光澤表面）的顏色。無論采用何種光路結(jié)構(gòu)——由于其技術(shù)更為復(fù)雜，分光光度計通常比反射率儀的成本更高。



使用Novo Shade Duo+與分光光度計測量不透明度

Novo-Shade Duo+遵循上述分光光度計相同的45°:0°光學(xué)原理，但與分光光度計不同的是，它僅簡單測量法線方向上的反射強度。因此，它不會測量顏色，而是僅比較從表面接收到的光強。



測量方法

步驟 1: 為了計算不透明度，會使用類似于下圖所示的黑白不透明度測試卡來進行測試。將足夠大的、具有代表性的薄膜樣品放置在測試圖上，使其覆蓋黑色和白色區(qū)域。

注意: 在取樣之前和期間，必須確保樣品沒有損壞，例如褶皺、皺紋、劃痕等。此外，為了避免讀數(shù)錯誤，測試卡不應(yīng)含有光學(xué)增白劑。

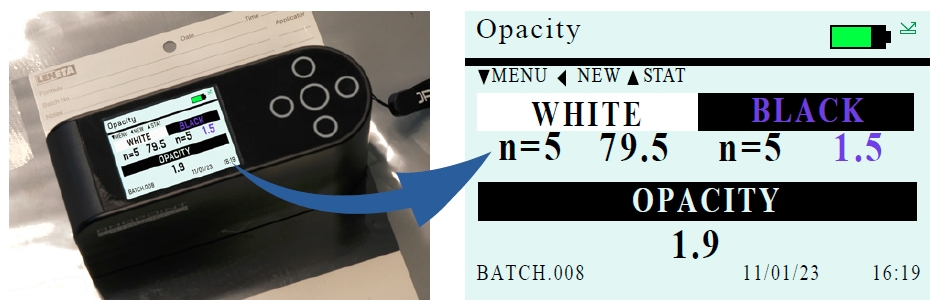

步驟 2: 然后在白色背景和黑色背景上分別對薄膜樣品進行三次不同位置的測量，儀器可直接計算出薄膜樣品的不透明度。



測試結(jié)果

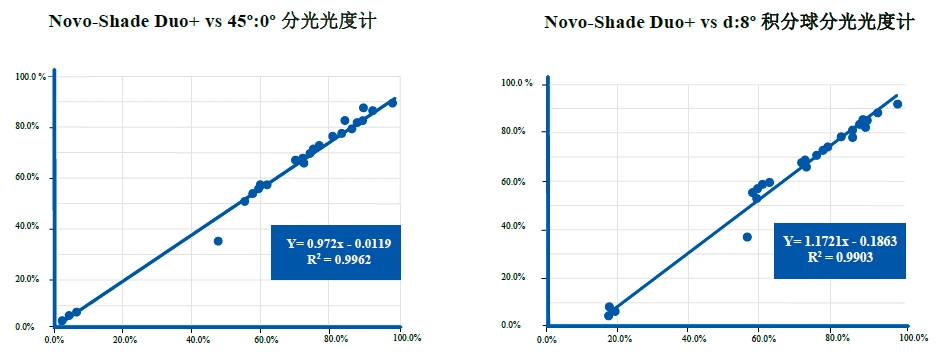

Novo-Shade Duo+與45°:0°分光光度計的測量結(jié)果高度相關(guān)。

對于不透明度大于60%的樣品，Novo-Shade Duo+與d:8°分光光度計的測量結(jié)果幾乎無法區(qū)分。而對于透明度較低（小于10%不透明度）的材料，d:8°幾何結(jié)構(gòu)的設(shè)備（如d:8°分光光度計）相比45°:0°幾何結(jié)構(gòu)的設(shè)備（如Novo-Shade Duo+和45°:0°分光光度計）會測得更高的數(shù)值。



結(jié)論

Rhopoint 儀器推薦Novo Shade Duo+ 反射率儀作為45°：0°分光光度計的經(jīng)濟高效的替代品，用于符合DIN 6125標準的包裝膜質(zhì)量控制不透明度測量。
